Calibre y medición | Medidores automáticos | ES8000™ Medidor de tapas conformadas

Medidor de tapas conformadas

Medición sin contacto de tapas en progresión de conformación EOE para alimentos y bebidas

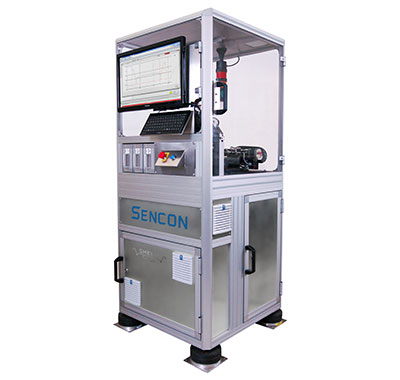

El medidor de progresión de Sencon para tapas EOE establece nuevos estándares de velocidad y repetibilidad. Se alimenta automáticamente desde tres cajones de carga, lo que facilita la aceptación de tamaños de extremos intercambiables. Los sensores sin contacto encima y debajo del tapa miden cada etapa del proceso de conversión con gran detalle, incluido el espesor del material. Esto ayuda a confirmar que cada progresión se forma con precisión. Los resultados compilados presentan una visualización clara, precisa y completa de las características medidas.

  • El mejor R&R de su clase para un máximo control del proceso
  • Mide 4 progresiones típicas desde una línea de prensa en sólo 7,5 minutos
  • Varios tamaños: tapas de 46‚Äämm a 95‚Äämm‚Ää (113 a 307) de diámetro manejados con ajuste completamente automático
  • Se admiten todos tipos de tapas de bebidas y alimentos actuales, incluidos los extremos de color y negros.

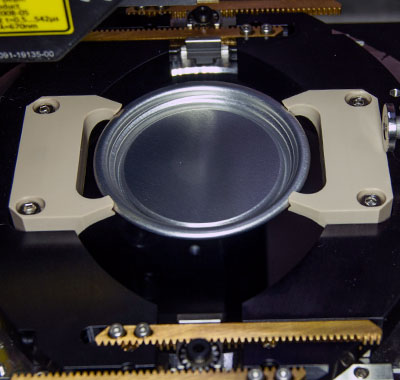

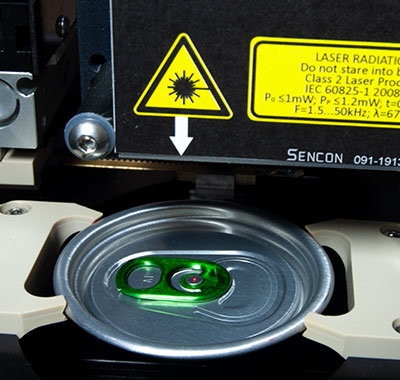

  • El calibrador láser dual escanea simultáneamente por encima y por debajo del tapa.
  • Trazabilidad total hasta la prensa, el carril y el momento en que se toma la muestra
  • También está disponible el medidor de tapas básicas y progresión combinado.
icon for beverage can ends/lidsFor beverage ends / lids
icon for food can ends/lidsFor food ends / lids
INFORMACIÓN DE COMPRA
ESPECIFICACIONES
DETALLES
GAMA DE PRODUCTOS
RECURSOS DE APOYO

ES8000™ Medidor de tapas conformadas

SortProductPageProduct CodeDescriptionEnds Sizes
200ES8000ES8000Shell & Progression Gauge for Food and Beverage Ends46mm to 95mm (1.81" to 3.74"), nominally 113 to 307, with automatic adjustment
201ES8000ES8000XLShell & Progression Gauge for Food and Beverage Ends – *Special Order46mm to 110mm (1.81" to 4.33"), nominally 113 to 404, with automatic adjustment
203ES8001ES8001Shell Gauge for Food and Beverage Ends46mm to 95mm (1.81" to 3.74") nominally 113 to 307 with automatic adjustment
204ES8002ES8002Progression Gauge for Food and Beverage Ends46mm to 95mm (1.81" to 3.74") nominally 113 to 307 with automatic adjustment
205ES8002ES8002XLProgression Gauge for Food and Beverage Ends – Large – *Special Order46mm to 110mm (1.81" to 4.33") nominally 113 to 404 with automatic adjustment
206ES8001ES8001XLShell Gauge for Food and Beverage Ends – Large – *Special Order46mm to 110mm (1.81" to 4.33") nominally 113 to 404 with automatic adjustment


OPCIONES Y ACCESORIOS

SortProductLinkProduct CodeItemDescription
10ES8002ES8000 S UPGRADEUpgrade an existing ES8000 gaugeShell Upgrade ModuleUpgrade an existing ES8002 Progression Gauge to an ES8000 Shell and Progression Gauge


Otros paquetes de medición en la plataforma de medición ES8000

SortProductPageProduct CodeDescriptionEnds Sizes
200ES8000ES8000Shell & Progression Gauge for Food and Beverage Ends46mm to 95mm (1.81" to 3.74"), nominally 113 to 307, with automatic adjustment
201ES8000ES8000XLShell & Progression Gauge for Food and Beverage Ends – *Special Order46mm to 110mm (1.81" to 4.33"), nominally 113 to 404, with automatic adjustment
203ES8001ES8001Shell Gauge for Food and Beverage Ends46mm to 95mm (1.81" to 3.74") nominally 113 to 307 with automatic adjustment
206ES8001ES8001XLShell Gauge for Food and Beverage Ends – Large – *Special Order46mm to 110mm (1.81" to 4.33") nominally 113 to 404 with automatic adjustment

CAPACIDADES DEL PRODUCTO

Sort:
1
ProductPage:
ES8002
Material:
Aluminium and Steel
Ends Accepted:
46mm to 95mm (1.81" to 3.74") nominally 113 to 307 with automatic adjustment
All circular easy open Beverage and Food ends (for other shapes please contact you regional Sencon office)
Plain, colored and black coated ends supported
Machine Throughput:
Approximately 7.5 minutes per lane (4 ends per lane) depending on type and number of features selected
Measurement Features:
All standard features* can be measured including:
  • Height
  • Thickness
  • Coining (3, 4 or 6)
  • Coining range
  • Rivet diameter
  • Rivet residual
  • Rivet restrike
  • Deboss panel
  • Cent bead
  • Shadow bead
  • Antimissile
  • Finger panel
  • Anti-rotation bead
  • Pop-reduction bead
  • Smile/wall bead
  • Score bead
  • Panel Coin
  • Rivet diameter (45°)
  • Inner bead
  • Outer bead
  • Tear panel
  • Vent bead

Measurements are made on both consumer and product sides simultaneously.
Additional measurements can be added on request.


ESPECIFICACIONES

Sort:
1
ProductPage:
ES8002
Controller:
24” Touch-screen monitor running Sencon’s Process Master™ gauge software on an internal PC
Measurement Reporting:
The last 50 batch results and scan profiles are available on the PC screen and optionally can be sent as report to network storage or network printer. Printer (pdf) and network (csv) reports in Sencon standard format. Custom report formats are available on request.
The gauge offers the ability to export DXF files for comprehensive and detailed analysis of virtual sections.
Loading:

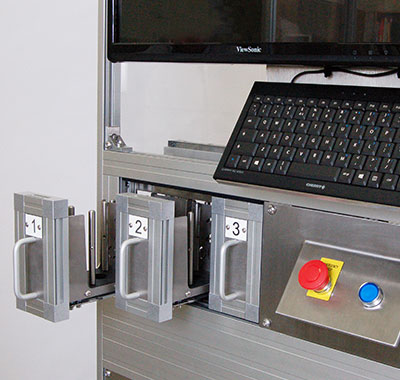

Automatic from three drawers each with fully adjustable end locators
Dimensions:

Sencon ES8000 Dimensions

Weight:
290 kg
Compliance:
CE marking: complies with relevant EU product directives
UKCA marked: complies with relevant UK product regulations
Calibration:
Integrated traceable calibration piece as thickness reference
Annual calibration of gauge is strongly recommended
Remote Support:
Remote support available on-gauge via video conferencing and TeamViewer™


Debido al desarrollo continuo de productos, las especificaciones reales pueden cambiar. E&OE

Highly Adaptable And Configurable

Measurement of all features is supported on all current shell profiles. Results can be linked to individual shells and presses, with the ability to configure any number of presses. Different size batches can be set up via three infeed drawers, which can be loaded with pre-loaded, color coded cartridges while the gauge is running.

  • Results can be linked to individual shells and presses
  • Configure any number of presses
  • Select and link measurements to individual shells by type
  • Configure any number of presses
  • Program pass, warning, and fail limits
  • Create and store unlimited procedures

Virtual Sectioning™

Sencon's Virtual Sectioning™ feature shows a complete and accurate profile, including material thickness. Allowing users to carry out microscopic analysis by zooming in on the fine detail, removing the need for the time consuming and destructive task of physically sectioning ends (see interactive example below).

Add Progression measurement inside the same cabinet

The unit can easily be upgraded to add Progression Gauge functionality within the same cabinet if needed in the future, saving floor space and costing less than investing in two separate gauges. A combined shell and progression gauge can also be specified at the time of purchase.

Interactive example of Sencon's Virtual Sectioning™


Curled 202 CDL shell
Measurement points here for are for illustration purposes only. On the gauge these are configurable to a customers individual specifications.
ES8000

Shell &
Progression Gauge

A combined shell and progression gauge in one compact unit, reducing floor space, cost and operator training that would be required for multiple gauges.
