Medidor de etapa final (automático)

Medidor de Etapa Final Master Series™

MÓDULO PRINCIPAL E OPÇÕES DE TRANSPORTADORE

Each lane has a capacity of 24 cans (211 diameter).
Automatic in-line feed is possible as special option on all lanes.
Conveyor extensions are also possible.

OPÇÕES E ACESSÓRIOS

CAPACIDADES DO PRODUTO

Sort:

1

ProductPage:

MS650x

Material:

Aluminium and Steel

Cans Accepted:

Can body diameters 202 to 211 supported (no change parts required)
Reform diameters supported: 44.2 – 47.0 mm
Reform heights supported: 2.00 – 3.25 mm
Neck diameters supported: 200, 202, 204 and 206
Can heights supported: 88 mm to 196 mm (necked cans only)

Maximum Batch Size:

255 cans (auto fed), 24 cans (manual fed)

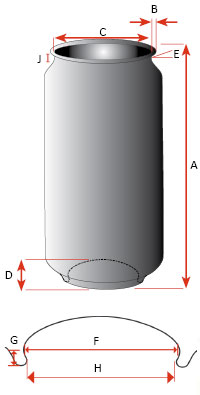

Measurement Features:

• Can height
• Flange width
• Plug diameter
• Dome depth
• Flange angle
• Seaming clearance ('J dimension')

Reform Measurements:

• Reform Diameter (user defined height)
• Maximum Reform Diameter
• Reform Height
• Minimum Stand Diameter

Accuracy:

±0.025mm

ESPECIFICAÇÕES

Sort:

1

ProductPage:

MS650x

Voltage:

100-120 V or 200-240 V (Gauge is powered through the Conveyor Core)

Air Supply:

6 to 7 bar at 10 litres/min

Temperature Range:

10°C to 50°C (50°F to 122°F)

Relative Humidity:

0% to 80% non-condensing

Safety:

Red, amber and green beacons to indicate system status from a distance
Relay outputs for flexible triggering of external (customer) warning systems

Controller:

Process Master™ gauge software running on an integrated PC within the Conveyor module

Loading:

Automatic

Dimensions:

Gauge cabinet (including rear chute)
Width: 1053 mm (41.45")
Depth: 780 mm (30.70")
Height: 1840 mm (72.44")

For full system, add the following to the width:
Reject station: 375 mm / 15.0”
Single Lane Conveyor: 1941 mm (76.42”)
3 or 5 Lane Conveyor: 2401 mm (94.53”)

Compliance:

CE marked, complies with relevant EU product directives

Devido ao desenvolvimento contínuo do produto, as especificações reais podem mudar. E&OE

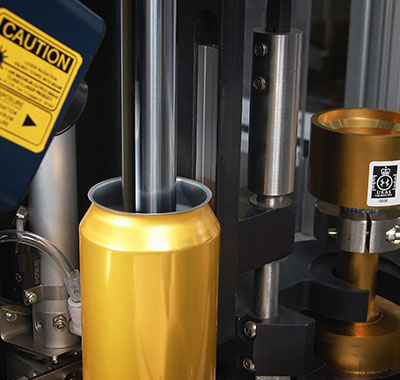

Os benefícios da medição óptica sem contato

A medição sem contato oferece R&R extremamente melhoradas porque certas características não são deformadas pelo processo de medição, o que os sistemas com contato não podem evitar. Reduzir a variabilidade do medidor ajuda a melhorar a capacidade do processo (CPk), que é muito exigida quando as latas são mais leves, as linhas ficam mais rápidas e os projetos do produto ficam mais variados.

Múltiplos tamanhos sem necessidade de troca de peças

O Medidor de etapa final processa latas com diâmetros padrão de corpo e pescoço sem necessidade de troca de peças..

Medidas adicionais

Mais características críticas podem ser medidas com sistemas ópticos. As opções de varredura de Perfil de pescoço e Reforma do fundo também podem ser adicionadas a qualquer momento. Todas as medições são feitas simultaneamente, assim módulos adicionais não aumentam o tempo de teste.

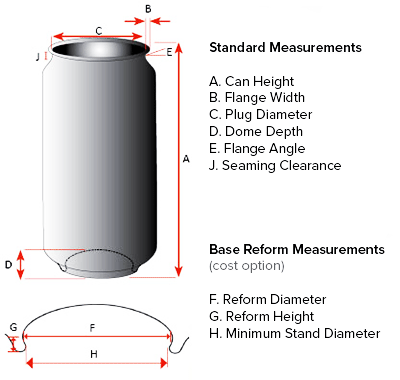

Maior número de características importantes medidas

Medidas Padrão

• A. Altura del bote
• B. Anchura de la pestaña
• C. Diámetro interior
• D. Altura del domo
• E. Ângulo da la pestaña
• J. Espaço para a fechadura dupla

Mediciones del perfil del entallado (coste opcional)

• F. Diámetro del reformado
• G. Altura del reformado
• H. Diámetro mínimo de la case

Menores Custos

O sistema não usa transdutores mecânicos, o que minimiza as peças que se desgastam. Por isso quase não requer manutenção e os custos de operação são muito baixos.

Automonitoramento, autocalibração

Todas as medições têm precisão de ±0,025 mm. Cada medição para cada lote é automaticamente qualificada usando uma peça de ajuste calibrada de acordo com padrões internacionais. O medidor monitora constantemente seu próprio desempenho e recalibra se for detectado desvio.

BENEFÍCIOS DA MASTER SERIES™

O design modular dos medidores automáticos Master Series™ oferece uma solução altamente flexível e econômica para as modernas fábricas de latas.

• Medição totalmente automática e sem operador
• Amostragem no tempo ou com base na produção
• Totalmente autoverificável
• Dados disponíveis na tela e trocados via rede local
• Design modular para expansão econômica
• Preparado para o futuro para requisitos em constante mudança – atualize e reconfigure facilmente a qualquer momento
• Use técnicas de medição comprovadas
• Capacidade de múltiplas pistas – transportador de alimentação universal (1,3 ou 5 pistas)

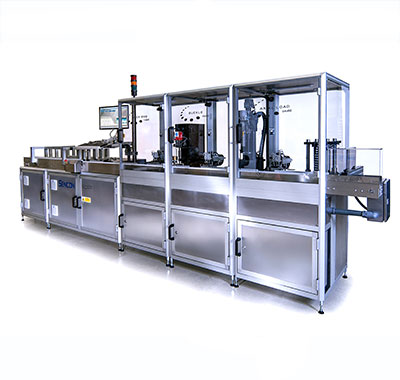

SISTEMA MODULAR

Permite a compra de medidores individualmente ou em grupos integrados. Medidores individuais podem ser adicionados posteriormente para aumentar o rendimento ou adicionar recursos de teste.

CAPACIDADE DE VÁRIOS TAMANHOS COMO PADRÃO

O sistema de manuseio de latas de medidores foi projetado para aceitar tamanhos padrão de latas de bebidas sem troca de peças.

Complementa a série Benchmark™

A Benchmark Series™ é uma linha exclusiva e abrangente de medidores de bancada para medição, teste e inspeção de latas de bebidas. Os medidores usam as mesmas tecnologias avançadas do Master Series™ totalmente automático, disponibilizando soluções de medição comprovadas da Sencon em unidades compactas e independentes que são adequadas para laboratórios de garantia de qualidade e outros locais off-line
